Бетонирование чаши бассейна

Традиционная технология сооружения железобетонного бассейна предполагает поэтапное бетонирование днища и стен чаши, причем качество строительства должно быть очень высоким. Это касается не только показателей прочности, водонепроницаемости и гидростатической устойчивости, но и геометрии бассейна. Борта должны быть практически идеально ровными, уклоны донной плиты – обеспечивать полный слив воды.

Чашу отливают из тяжелого бетона класса не ниже В15 (прочность) и марки не ниже W4 (водонепроницаемость). Марка по морозостойкости для бетонной смеси, которая используется при строительстве открытого бассейна, должна быть F100–F150, тогда конструкция выдержит не менее 100–150 циклов попеременного замораживания и оттаивания.

Бетон должен быть прочным, водонепроницаемым и пластичным. Так как вода в плавательных бассейнах содержит в своем составе растворенные кислород, хлор, микроорганизмы, ограничение их доступа к полимерным и металлическим частям способствует прекращению окислительных процессов.

Для повышения гидроизоляционных свойств чаши в бетон вводят такие добавки, как SATURFIX или 1DROBETON и FLUXAN, увеличивающие водонепроницаемость, механическую прочность, время использования раствора и адгезию бетона к арматуре.

Долговечность сооружения тем больше, чем меньшие воздействия оказываются на антикоррозийные и гидроизоляционные покрытия арматуры. Поэтому чем бетон плотнее, тем большее сопротивление он оказывает воде, просачивающейся через его капилляры.

Высокую плотность бетона обеспечивает в том числе и строго дозированное количество воды, которая применяется для затворения цемента, и его качественное уплотнение. Однако недостаток жидкости затрудняет монолитные работы, поэтому в смесь добавляют пластификаторы, обладающие, помимо прочего, гидроизолирующими свойствами.

Уложенную бетонную смесь уплотняют вибратором, чтобы избавиться от внутренних пустот и упорядочить ее структуру. Если плотность бетона, из которого отлита чаша, высока {что достигается при вибрировании и вакуумировании), т.е. отсутствуют раковины, величина капилляров минимальна, жизнеспособность железобетонной чаши бассейна может сравниться с другими видами сооружений, работающих в менее агрессивной среде (50–100 лет). Минимальная толщина основной плиты 100 мм.

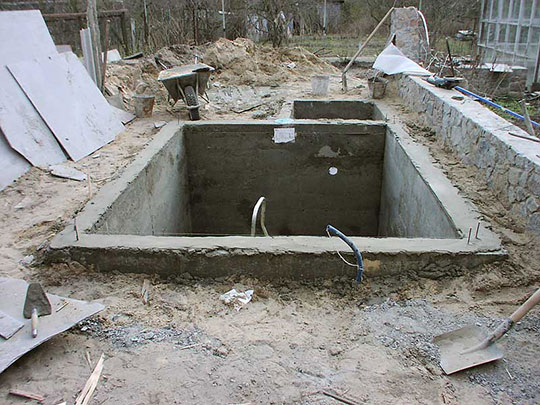

Существуют две основные технологии бетонирования чаши бассейна: непрерывная заливка и отливка в два приема. В первом случае – чаша получается монолитной и изготавливается за один прием. Последующий слой бетона схватывается с предыдущим без образования «холодных стыков». Это наиболее надежная технология бетонирования, однако предполагает применение самой передовой строительной техники – автобетоносмесителей и автобетононасосов. При этом методе особенно важны непрерывность поставки бетона, слаженность работы всех строительных служб.

Бетонирование производится с применением площадочных и погружных вибраторов. К сожалению, эта технология применяется реже остальных по техническим и финансовым причинам. Используют ее лишь фирмы с высокой организацией производства.

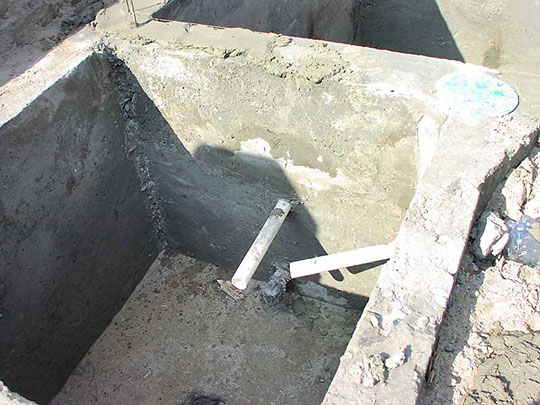

Иногда во время отливки чаш бассейна по каким-либо причинам не удается обеспечить непрерывную подачу и прием бетона. В таком случае применяют технологию «в два приема». Она подразумевает использование саморасширяющегося шнура, так называемой «шпонки», которая обеспечивает герметичность чаши в месте соединения нового и уже затвердевшего бетона («холодный стык»). При этом сначала бетонируется дно, затем бортики.

В местах стыков застывшего и незастывшего бетона предварительно укладывается саморасширяющийся шнур сечением 25x35 мм (например EXPAN BENTONITICO). Затем производится бетонирование. Герметичность стыков обеспечивается благодаря физическим свойствам шнура. При погружении в воду его объем увеличивается как минимум в 6 раз. Шнур перекрывает все возможные зазоры и не пропускает воду.

Данная технология стала применяться в отечественном строительстве относительно недавно. Она помогает упростить процесс, обеспечивает его цикличность. При строительстве данным методом необходимо строго обеспечивать чистоту стыков. Дело в том, что при проведении строительных работ в место предполагаемого стыка могут попадать нежелательные инородные тела (песок, глина, пыль, мусор). Места предполагаемых стыков перед подачей бетона следует тщательно очищать и промывать водой.

Доводка чаши до точных геометрических размеров выполняется водостойкими ремонтными растворами RESISTO UNIFIX, RESISTO TIXO, RESISTO BIFINISHING АВ или штукатурным раствором (цемент М-500 + песок) с латексными добавками COLLASEAL или LATIFLEX, повышающими адгезию, водостойкость и эластичность штукатурки) Независимо от технологии, монолитные работы проводят при определенной температуре (не ниже +5°С). Кроме того, свежеуложенный бетон защищают от прямых солнечных лучей, а при низкой влажности увлажняют.
